從智慧感測開啟智慧維護，基於AI的CBM解決方案 -SENSPIDER

banner

基於SENSPIDER的IoT解決方案

模擬 I/F 擴展

  • 添加帶類比I/F的新的感測器模組
  • 包含合作方產品的SENSPIDER生態系

擴充生態系合作方

  • 與合作方創建新的平臺 & 連接原有的感測器
  • 擴充平臺的產品線

開發數位/無線 I/F卡

  • 通過數位I/F添加或擴展感測器模組

邊緣計算

  • 連接到感測器或平臺實現AI控制
senspider

SENSPIDER的特點

多合一

  • 體積精巧！150mmx85mmx100mm
  • 易於使用！無需訣竅即可從感測器收集資料
  • 處理寬頻感測器
senspider

靈活性

  • 客戶需要的可拆卸式I/F卡 (最多4個插槽)
  • 處理各種感測器
  1. IEPE/ICP
  2. 4-20mA
  3. 電壓輸出
  4. RTD
  5. 熱敏電阻
  6. 熱電偶等
  • 靈活的輸出
  1. 乙太網
  2. SD卡
  3. contact輸出
senspider

獲取理想的資料

各種擷取模式/觸發模式

  • 外部設備[外部觸發器]
  • 軟體[軟觸發器]
  • 資料(如溫度）[閾值觸發器]
  • 起始日期/時間[日曆觸發器]
senspider

邊緣計算

  • 通過預裝AI(Python base)的SENSPIDER進行判斷
  • 用於外部同步的時間標記函數
senspider

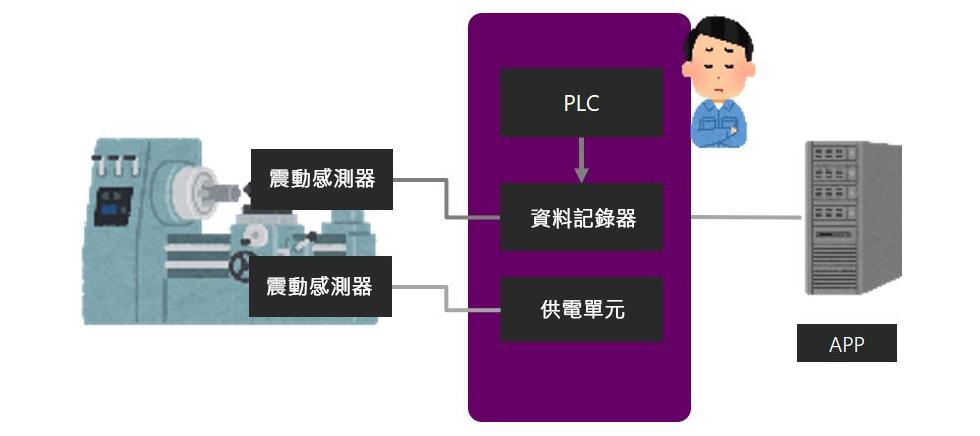

與其他產品比較

SENSPIDER可以為以下問題提供答案：

低端PLC

  • 低取樣率 (不能獲取震動感測器的資料)
  • 感測器無電源供應功能 (IEPE/ICP)
  • 邊緣計算缺乏CPU資源

高端PLC

  • 成本高 (難以實現自訂推理/計算模型)
  • PLC始終是控制的定序器，無分析儀

資料記錄器

  • 缺乏獲取資料的靈活性 (有時需要外部控制)
  • 感測器無電源供應功能(IEPE/ICP)
  • 實現自訂推理/計算模型的困難
senspider

IoT Gateway

  • 沒有類比到數位的轉換功能
senspider

無線感測器終端

  • 帶有ADC和無線模組的振動感測器太大，無法放置到所需位置
senspider

主機規格

型號

SSP1000

卡槽

4插槽

連接卡類型

高速振動介面卡

通用介面卡

溫度介面卡

卡連接數

最大4個

卡的CH數

2CH

A/D轉換方式

ΣΔ方式所有CH同時取樣(溫度感測器除外)

A/D解析度

16bit

取樣頻率

48kHz / 1CH

通道間同步

8CH同步採樣(溫度感測器除外)

時間精度

± 100ppm max.

資料緩衝記憶體容量



138MB (16bit * 8ch * 48ksps * 180sec )



觸發輸入



無電壓繼電器觸點:雙通道



警報輸出

系統警報

無電壓繼電器觸點:單通道

通用警報

無電壓繼電器觸點:雙通道

通用

PNP或NPN開放收集器:單通道

電源輸入

12V-24VDC±10%

通用感測器供電

CH1

+5V～+12VDC可變，設置值±5%。供電電流100mA max.

CH2

24VDC±5%。供電電流200mA max.

耗電

60W max.（搭載4個介面卡時）

耐電壓<

100MΩ以上@DC500V

AC250V1分鐘(警報輸出端子、觸發器輸入端子)

300V交流電1分鐘(感測器輸入端子)

環境條件

使用環境溫度

℃

使用環境濕度

35%RH～85%RH（不結露）

汙損度

2

重量

約495克 (感測器卡，空白面板除外)



用戶案例

開發利用IoT和AI的異常檢測/狀態維護等功能 (機床和工業機械製造商)

除了獲取資料外，還可以為機床和工業機械製造商的產品安裝最佳的定制演算法，從而縮短產品開發週期，降低開發費用。 Macnica提供全面的產品開發支援，包括"SENSPIDER演算法開發"、"連接感測器提案"和"提供AI學習環境"。

senspider

通過使用IoT×AI Ready Platform，提高異常檢測/狀態維護的檢測精度 (機床和工業機械製造商)

通過使用"IoT×AI Ready Platform"，可以提高SENSPIDER的便利性。例如，使用來自NC的資訊控制SENSPIDER的觸發時間，除此之外，還可以利用來自NC的資訊和使用SENSPIDER的多參數分析結果，實現機器的異常檢測/狀態維護，由此提高異常檢測/狀態維護的檢測精度。
