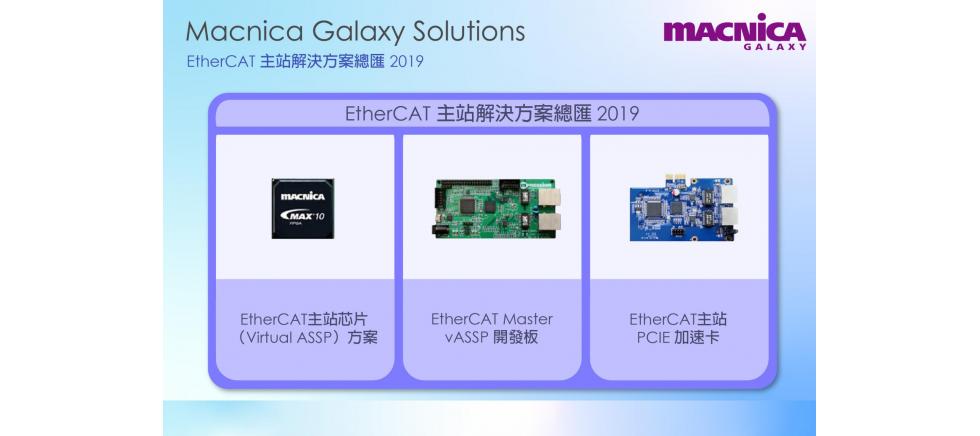

EtherCAT主站解決方案總匯2019

Intel

產品特性

性能優勢

更快的循環周期，可以達到31.25us
更低的抖動，抖動時間少於0.04us
同步性能好，主站和各個從站設備可以達到遠小於1us的時鐘同步精度 (4軸實測50ns)

產品規格

EtherCAT Master vASSP開發板

主芯片10M08SCU169I7G(PROGB) + STM32F407
5V供電
提供全套開發軟件源碼
支持PC端調試界面通過串口與板卡通訊
可免費借用

EtherCAT主站 PCIE 加速卡

主芯片10M08SCU169I7G(PROGB) + CH368DS1
支持PCIE x 1接口
提供Linux + Xenomai實時系統下的驅動源碼
訂購型號：ECTLAN

應用方式

EtherCAT Master vASSP訂購型號	總線類型	數據位寬	地址線	總線時鐘	適用處理器
10M08SCU169I7G (PROGB)	地址/ 數據總線覆用，異步	16 位	16位 (與數據線覆用)	50 MHz	嵌入式處理器
10M08SCU169I7G (PROGC)	地址/ 數據總線獨立，異步	16 位	16 位	100 MHz	嵌入式處理器
10M08SCU169I7G (PROGD)	地址/ 數據總線獨立，異步	32 位	16 位	50 MHz	PCIE接口 (僅配套芯片CH368使用)
