資料輸出和功能配置，是利用ADPD4101上的I²C介面或ADPD4100上的串行埠介面（SPI）。控制電路包括靈活的LED訊號和同步檢測。這些元件使用 1.8 V 模擬內核和 1.8 V/3.3 V 相容數位輸入/輸出 （I/O）。

類比前端 （AFE） 可抑制干擾（通常來自環境光）造成的訊號偏移和損壞，不需要光學濾波器或外部控制的直流來消除電路。提供多種工作模式，使ADPD4100 / ADPD4101能夠成為同步測量光電二極管、生物電勢電極、電阻、電容和溫度感測器的感測器中樞。多種操作模式適用於各種感測器測量，包括且不限於光電容積脈搏波 （PPG）、心電圖 （ECG）、電子設計自動化 （EDA）、阻抗、電容、溫度、氣體檢測、煙霧檢測和氣溶膠檢測，適用於各種醫療保健、工業和消費應用。

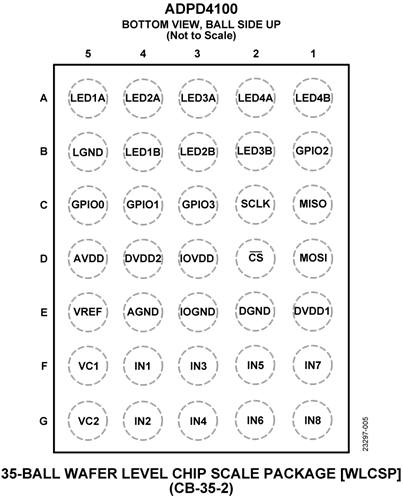

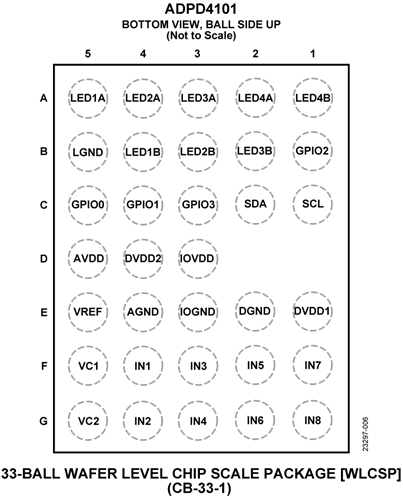

ADPD4100 / ADPD4101 提供 3.11 mm × 2.14 mm、0.4 mm 間距、33 引腳 WLCSP 和 35 引腳 WLCSP 封裝

• 可穿戴式健康和健身監測器：心率監測器 （HRM）、心率變異性 （HRV）、壓力、血壓估計、SpO2、水質偵測、身體偵測

• 工業監測：一氧化碳、二氧化碳、煙霧和氣溶膠檢測

• 家庭患者監護

• 多模態類比前端

• 8 個輸入通道，具有多種操作模式，適用於各種感測器測量

• 雙通道處理，同時採樣

• 12 個可編程設計時槽，用於同步感測器測量

• 靈活的輸入多通道複用，支援差分和單端感測器測量

  • 8 個 LED 驅動器，其中 4 個可同時驅動

• 使用內部振蕩器0.004 Hz 至 9 kHz 的靈活採樣率

• 單晶片數字濾波

• 發射和接收訊號鏈的信噪比：100 dB

• 交流環境光抑制：60 dB 至 1 kHz

• 400 mA 總 LED 峰值驅動電流

• 系統總功耗：30 μW（LED 和 AFE 組合功率），連續 PPG 測量，信噪比 75 dB，ODR 25 Hz，CTR 100 nA/mA CTR

• 支援 I²C 通訊

• 512 位元組 FIFO 大小

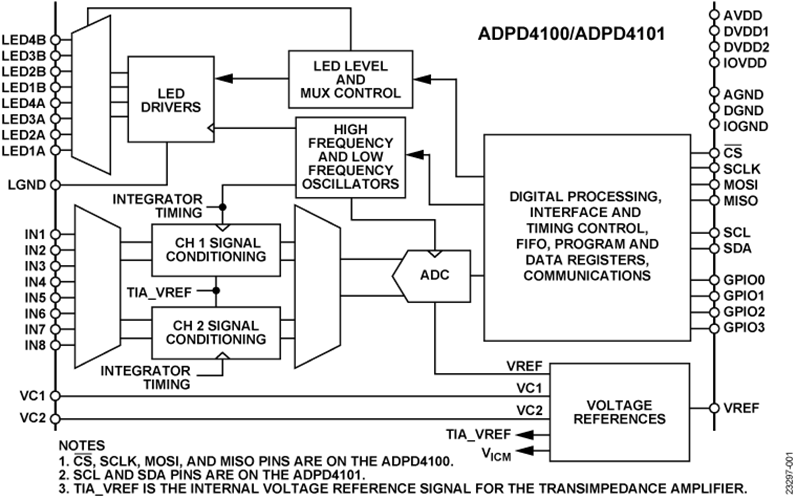

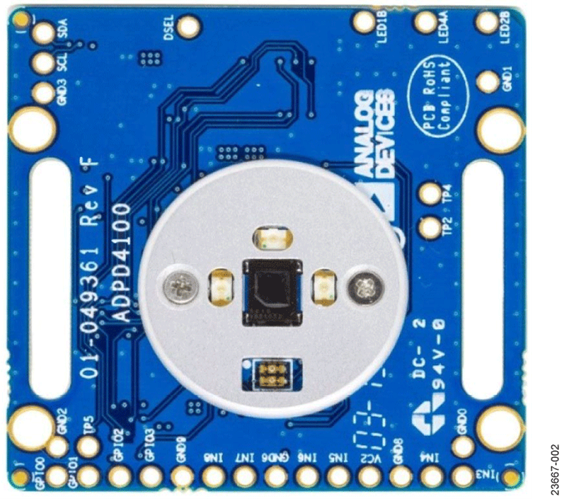

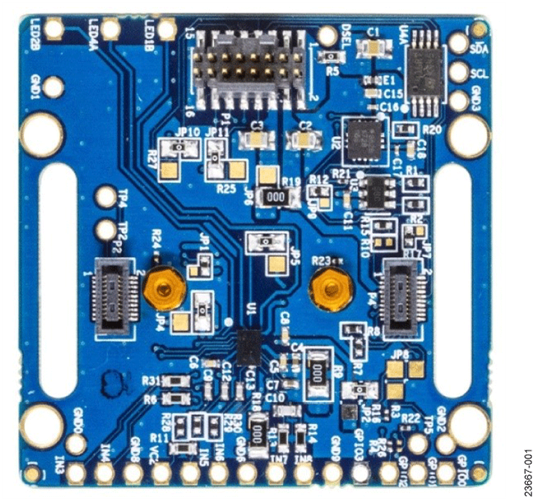

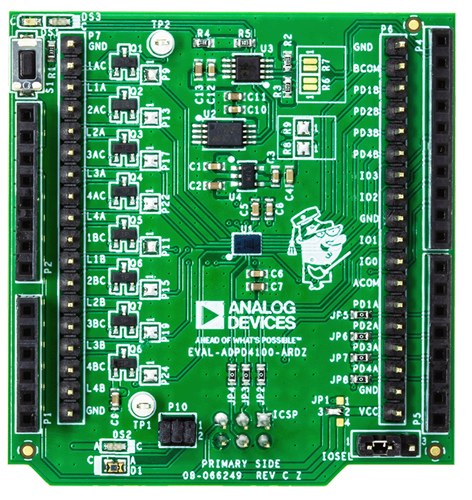

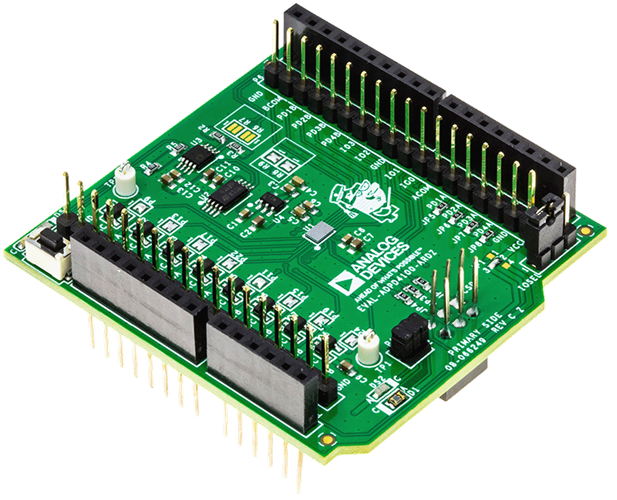

EVAL-ADPD4100Z-PPG評估板為使用者提供了評估ADPD4100 / ADPD4101光度前端的簡單方法。

EVAL-ADPD4100Z-PPG評估板為生命體徵監測應用（特別是基於手腕的光電容積脈搏波（PPG））實現了簡單的分立光學設計。

EVAL-ADPD4100Z-PPG 具有三個綠色發光二極體 （LED）、一個紅外 （IR） 和一個紅光 LED，全部單獨驅動。電路板上安裝一個7 mm2光電二極體（PD）。PD沒有光學濾光片塗層。但是，可以使用帶有紅外塊濾光片的引腳替代元件。

完整的評估系統包括Wavetool評估軟體圖形使用者介面（GUI），為使用者提供低階寄存器傳輸和高級系統配置。流式傳輸到此工具的原始資料可以適時顯示，延遲是有限的。提供頻域和時域分析檢視。

Wavetool 評估軟體的使用者資料協定 （UDP） 傳輸功能（可在 EVAL-ADPD4100Z-PPG 產品頁面下載）允許適時連接資料傳輸且寄存器可配置到外部分析程式， 如 LabVIEW® 或 MATLAB®。

EVAL-ADPD4100Z-PPG 板由 EVAL-ADPDUCZ 微控制器板供電（可從 EVAL-ADPD4100Z-PPG 產品頁面取得）►請加入“安馳科技LINE好友”洽詢，並獲取更多最新訊息。

除電源要求外，微控制器從ADPD4100接收串行埠介面（SPI）（預設）或I²C資料傳輸。帶狀電纜連接兩個板。微控制器重新打包資料，通過USB將資料發送到PC的虛擬串行埠，顯示在Wavetool評估軟體上。EVAL-ADPD4100Z-PPG也可以直接連接到使用者的微控制器開發系統，使用ADPD4100的SPI（或ADPD4101的I²C）。

ADPD4100 / ADPD4101數據手冊提供

ADPD4100 / ADPD4101的完整規格。

使用 EVAL-ADPD4100Z-PPG 時，請同時參閱 ADPD4100 / ADPD4101 數據手冊和本使用者指南。

產品訂購或詢問問題 ►請上“安馳科技LINE好友”洽詢，並獲取更多最新訊息。

• 電路板支援 ADPD4100 和 ADPD4101 系列

• ADPD4100 （SPI） 是預設電路板群

• 用戶可傳輸所有輸入和輸出

• 包括 3 個獨立驅動的綠光 LED

• 包括1個紅光和1個紅光LED

• 金屬擋板可阻擋光干擾

• 與波工具評估軟體配合使用，允許

  • 時域繪圖和日誌記錄

  • 頻域繪圖

  • 統計分析

  • 數據流到其他應用程式
