车用多媒体主机ESD解决对策

近年随着越来越多科技厂商研发车用多媒体系统主机，为了保护主机免受ESD (静电放电) 影响，在多媒体主机需要配置ESD防护元件，用于保护I/O端口免于遭受ESD能量破坏。当I/O端口遭遇过大的ESD能量时，将导致多媒体系统受到静电干扰的现象，若此时系统没有做好ESD防护设计，很可能会造成系统损毁甚至I/O端口功能出现异常，故需选择ESD防护效果较佳的防护元件在车用多媒体系统主机上进行ESD防护。

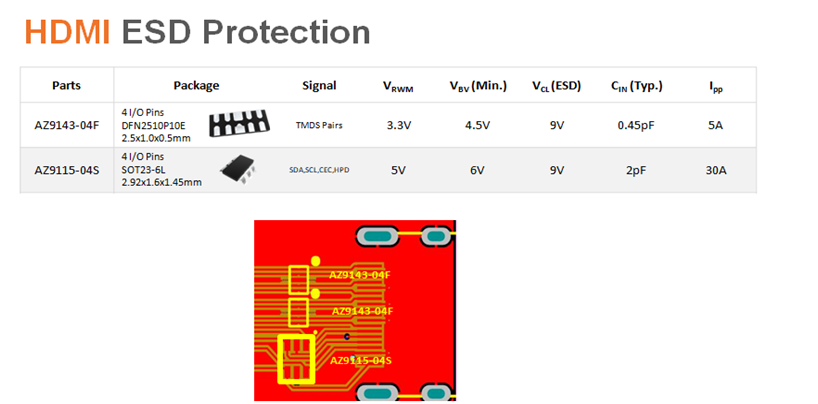

以往在车用多媒体系统主机常见的I/O端口是USB2.0，部份的R & D产品开发人员在设计主机时，会想在所有讯号共用同一个单通道型号的ESD防护元件应用在主机所有的I/O端口。不过在近年所推出的车用多媒体主机为了实现Apple Car Play / Android Auto等新应用需求，会将以往的USB2.0 Type A升级成USB Type C，在主机也有新增HDMI Port端口用来取代传统AV in的影像传输模式。因此，建议不要为了备料方便，而在所有讯号共用ESD防护元件，主要的原因是每个I/O端口的讯号电压皆不同，若统一使用同一颗防护元件，将会遇到保护元件的钳制电压特性不符合每个I/O端口耐受的问题。正确的做法是随着应用需求挑选符合该I/O端口应用规格的ESD防护元件，对于多媒体系统主机才能实现更好的ESD防护效果。

车用多媒体系统主机常见I/O端口，建议ESD保护元件

1. Dual Port USB2.0

车用多媒体系统主机会配置两个USB2.0的端口，若选用传统单通道的ESD保护元件，则需使用六颗元件才能保护两个USB2.0端口，但使用四通道Array型式的保护元件AZ9115-04S则可将原本的六颗收敛成一颗，可参考图一Dual Port USB2.0 ESD保护元件应用线路图。
