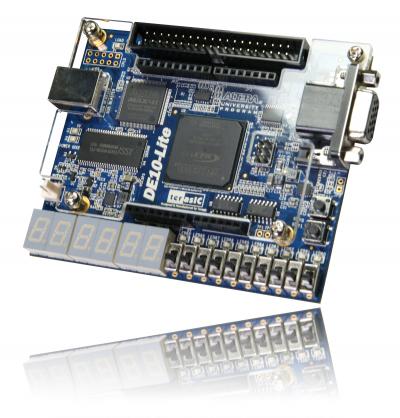

Kit FPGA DE10-Lite Altera

Kit FPGA DE10-Lite Altera
Dispositivo FPGA MAX10 com flash e memória interna.



Pode ser configurado para implementar um processador Nios (ou dezenas deles!)

Acelerômetro integrado, entradas analógicas, saída VGA, além de vários botões e LEDs!



Quantidade ilimitada de combinações de controladores de entrada e saída! (PWM, Serial, I2C, SPI, etc)



Compatível com shields Arduino.



Sobre o Software:


Software Intel Quartus Prime Lite Edition é gratuito e sem limitações, pode ser utilizado para desenvolvimento, compilação (sintetizar) e depuração de  projetos no kit DE10-Lite.



O Quartus está disponível para Windows e Linux. Acompanha inúmeros componentes prontos além de inúmeras funcionalidades para facilitar o seu projeto.



Para tirar o melhor proveito do software e da tecnologia FPGA, confira em nosso site a agenda de treinamentos FPGA!





Especificações Técnicas:





FPGA

  • MAX 10 10M50DAF484C7G
  • Conversor analógico-digital duplo
  • 50 mil elementos lógicos programáveis
  • 1,638 Kbit de memória, em blocos de memória M9K
  • 144 multiplicadores de 18 × 18 bits
  • 4 PLLs para geração de clocks

Programação e Configuração

  • USB Blaster integrada na própria placa, dispensa gravador externo
  • Utiliza conector USB tipo B padrão

Memória Externa

  • Memória SDRAM de 64MB
  • Barramento de dados de 16 bits

Sensor

  • Acelerômetro

Connectores de expansão

  • Um conector GPIO de 2x20 pinos (nível de tensão: 3.3V)
  • Conector compatível com Arduino Uno R3, incluíndo 6 canais analógicos (ADC)

Display

  • Conector de saída VGA (saída a resistor, 4 bits)

Chaves, botões, LEDs e display de 7 segmentos

  • 10 LEDs
  • 10 chaves seletoras
  • 2 botões de pressão
  • 6 dígitos numéricos (7 segmentos)

Alimentação

  • Alimentação através do cabo USB
  • Entrada 5V DC alternativa
