【產品介紹】ADuM4223隔離式半橋驅動器

產品介紹

ADuM3223/ADuM4223是4 A隔離式半橋閘極驅動器，採用ADI公司的iCoupler®技術，提供獨立且隔離的高端和低端輸出。是專為改善設備效能及符合安全要求應用所設計，應用範圍包括切換電源供應器、太陽能變頻器，及馬達控制系統，ADuM3223/ADuM4223可讓產品設計者在非常寬廣的正或負切換電壓範圍內，可靠地控制IGBT/MOSFET配置的開關特性。


ADuM3223能夠提供3kV rms隔離，採用窄體16引腳SOIC封裝，ADuM4223則提供5kV rms強化隔離功能，採用寬體16引腳SOIC封裝。這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優於脈衝變壓器和閘極驅動器組合等替代器件的出色性能特徵。

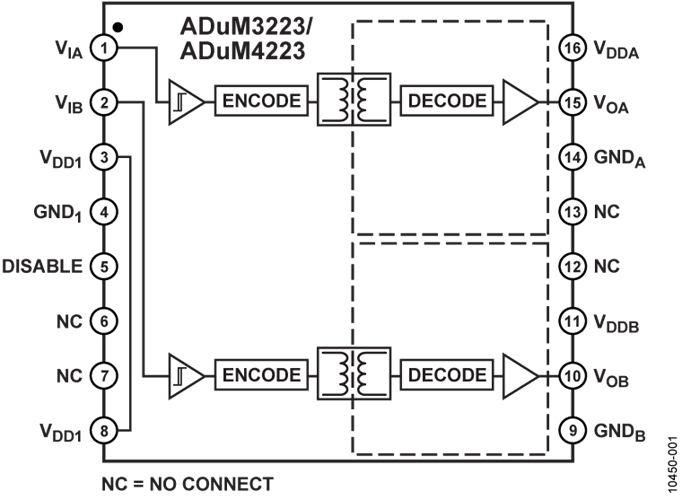

ADuM3223/ADuM4223隔離器均提供兩個獨立的隔離通道。這些元件可在3.0 V至5.5 V電源電壓工作，並相容於低壓系統。與採用高壓電平轉換方法的柵極驅動器相比，ADuM3223/ADuM4223的輸入與各輸出之間具有真電流隔離優勢。相對於輸入，各路輸出的持續工作電壓最高可達537VPEAK，因而支持低端切換至負電壓。高端與低端之間的差分電壓最高可達800 VPEAK。

應用

  • 開關電源
  • 隔離式IGBT / MOSFET閘極驅動器
  • 工業變頻器
  • 車輛

優勢和特點

  • 尖峰輸出電流：4 A
  • 工作電壓
    • 高側或低側相對於輸入：537 VPEAK
    • 高側/低側差分：800 VPEAK
  • 高頻操作：最高1 MHz
  • 3.3 V至5 V CMOS輸入邏輯
  • 4.5 V至18 V輸出驅動
  • UVLO：2.5 V VDD1
    • ADuM3223A/ADuM4223A UVLO：4.1 V V DD2
    • ADuM3223B/ADuM4223B UVLO：7.0 V V DD2
    • ADuM3223C/ADuM4223C UVLO：11.0 V V DD2
  • 精確定時特性
    • 最大隔離器和驅動器傳播延遲：54 ns
    • 最大通道間匹配：5 ns
  • CMOS輸入邏輯位準
  • 高共模瞬態抗擾性：大於25 kV/μs
  • 強化系統級ESD保護性能，符合IEC 61000-4-x標準
  • 高接點溫度運作最高可達125°C
  • 過熱關機保護
  • 預設低輸出
  • 安全和法規認證
    • ADuM4223 16引腳寬體SOIC封裝
    • UL認證(UL 1577)：1分鐘5000 V rms，SOIC長封裝
    • CSA元件驗收通知5A
    • VDE合格證書
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 849 V峰值
  • 通過汽車應用認證

開發套件

EVAL-ADuM3223-ADuM4223


Features & Benefits

  • 4 A peak output current
  • High frequency operation: 1 MHz maximum
  • CMOS input logic levels
  • 4.5 V to 18 V output drive
  • Supports TO-263 or TO-252 IGBT/MOSFETs
  • Bootstrap option

ISOLATED INVERTER PLATFORM

The Isolated Inverter Platform is a rapid development system for hardware and/or software development in three-phase inverter applications, with a particular focus on motor control. Flexible evaluation of ADI isolation technology in a highly configurable system-oriented platform is enabled with multiple test-points, and connectivity options. An easy-plug connector allows controller connection to an ADSP-CM408 processor evaluation board, while additional 0.1” headers enable alternative connectivity to other processor or FPGA platforms. The benefits of ADI isolated sigma-delta converters for voltage and current measurement, isolated gate drivers, and power controllers can be explored in a full system application at dc bus levels up to 800V. There are 2 models available, isolated inverter platform, and isolated inverter platform with full featured IGBT drivers.
